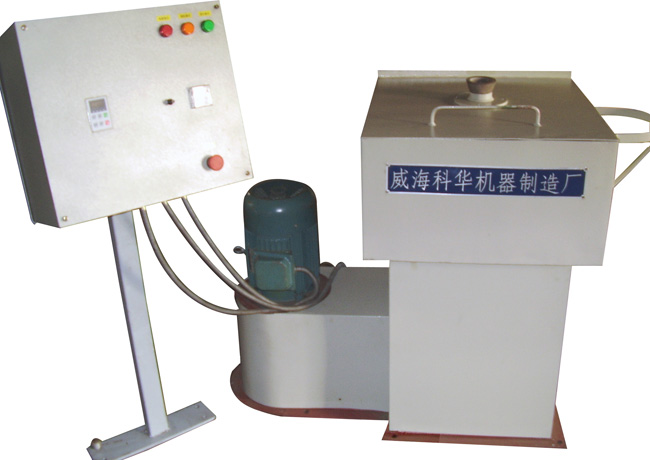

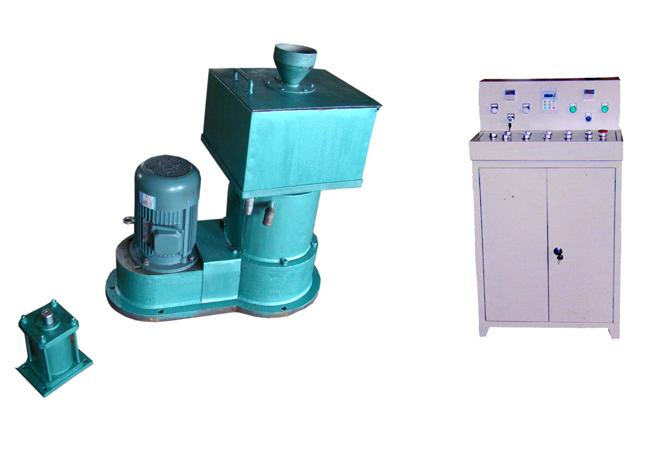

J55系列立式离心铸造机
一、 结构及性能
该系列立式离心铸造机采用无极变频调速，自动顶件，普通电器控制，具有节电、结构紧凑、操作方便等优点。 该机由主机（包括调速电机）、顶件、冷却喷涂及电器控制部分组成。
1、 主机：由模具发兰盘，水套轴承座，主轴、机座和调速电机组成，电机采用变频调速，其转速随不同直径的工艺需要可调。
2、 顶件机构：由顶件气缸、顶杆组成。
3、 冷却系统：由电磁阀、水管、喷嘴组成，该系统分两路冷却，一路对模具进行冷却，另一路通过水套轴承座对轴承进行冷却。
4、 喷涂是通过导管和喷嘴将涂料喷在模具的表面，作用是保护模具和方便脱模。
5、 电器控制系统：本系统是采用手动和半自动两种控制方式，为保证机器安全运转，设有电路互锁和急停开关。
二、主要技术参数
|
型号 参数 |
J553 |
J556 |
J5510 |
J5515 |
|
铸件最大直径 |
∮300mm |
∮600mm |
∮1000mm |
∮1500mm |
|
铸件最大高度 |
∮200mm |
∮300mm |
∮400mm |
∮500mm |
|
主轴转数 |
0-1500rpm |
0-1300rpm |
0-9600rpm |
0-800rpm |
|
最大承载重量 |
150kg |
300kg |
1000kg |
1500kg |
|
模具发兰盘直径 |
∮300mm |
∮600mm |
∮1000mm |
∮1500mm |
|
电机功率 |
4kw |
7.5kw |
18.5kw |
30kw |
